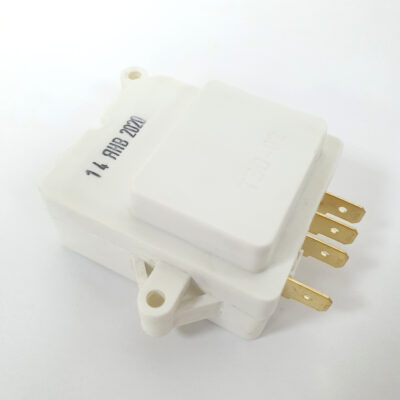

Таймер электронный ТЭО-02 (ТИМ-01)

Таймер электронный ТЭО-02 (полный аналог таймера ТИМ-1), который применяется для автоматического управления оттайкой испарителя бытовых холодильников с системой No Frost.

Принцип работы таймера:

Если контакты термореле разомкнуты, то при подаче питания запустится компрессор. Температура опускается до замыкания контактов теплового реле. Как только они замкнутся, таймер переводится в режим оттайки и находится в режиме оттайки до размыкания контактов теплового реле. После этого переходит в режим «пассивной» оттайки на 3мин. Затем включается холодильный режим и работой компрессора управляет терморегулятор, а таймер отсчитывает 12 часов работы компрессора. Если на таймер в течении предыдущих 4-8 часов подавалось питание, то он не перейдет в режим оттайки, даже если контакты теплового реле будут разомкнуты. Для того что бы он перешел в режим оттайки, необходимо нажать на кнопку перед подачей питания на схему.
